MotorDrive_Envelope

모터 엔지니어를 위한 운전 영역 시각화 도구 MotorDrive_Envelope는 SPMSM(영구자석 동기전동기)의 물리 파라미터와 부하 모델만으로 속도 축 기준 구동 가능 영역을 즉시 산출하는 iOS 엔지니어링 도구입니다. 토크·출력·전류·전압 네 개의 그래프를 한 화면에서 동기 표시 하여 모터 능력과 부하 운전점 매칭, 약계자 진입 속도, 전류 한계 도달 시점을 한눈에 판단할 수 있습니다.

■ 누구에게 유용한가 • 모터 선정·검증을 진행하는 전동화 SW 엔지니어 • 압축기·구동계 부하 매칭이 필요한 시스템 엔지니어 • 모터 제어 강의·실습에서 운전 영역 개념을 빠르게 확인하려는 학생·교강사 • 회의·보고 자료에 모터 특성 곡선을 첨부해야 하는 설계자

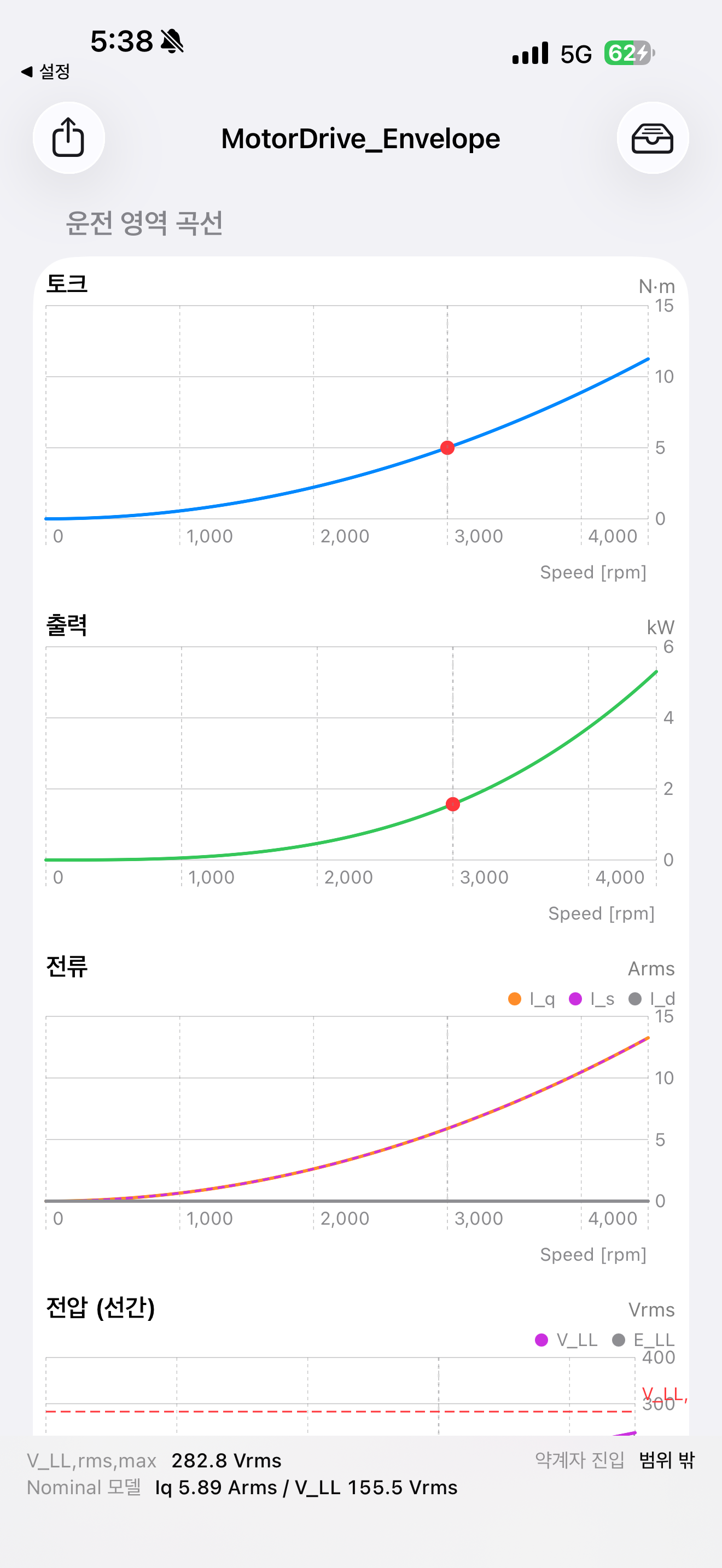

■ 핵심 기능 • 4-패널 동기 그래프: 토크, 출력, 전류(Id·Iq·Is), 전압(V_LL·E_LL) vs 속도 • 데이터시트 호환 입력 단위: Arms, Vrms, rpm, N·m • Nominal 설계 운전점과 모델 계산값을 카드로 비교 (T·P·Iph·VLL, 차이 %) • 데이터시트 검증값(상전류·선간전압) 입력 시 검증 마커 자동 표시 • 전류 한계(I_max)·기계 최대 속도(n_max,mech) 한계선과 영역 음영 • 약계자 진입 속도와 전류 한계 도달 속도 즉시 표시 • V_dc 슬라이더 실시간 조정 — 전압 한계선이 즉시 이동 • 압축기 부하 모델: 자동 역산(T_nom/ω_m²)과 직접 입력 모드 지원

■ 프리셋 관리 • 다중 사용자 프리셋 저장 (이름·메모 포함) • 내장 프리셋 제공

■ 공유·기록 • 4-패널 그래프와 검증 카드를 통합한 PNG 한 장으로 즉시 공유 • 보고서·메일·메신저 어디든 그대로 첨부 가능 • 마지막 편집 상태는 자동 저장·복원

본 앱은 광고로 운영되며 사용자가 입력한 모터 파라미터나 프리셋은 기기 내에만 저장됩니다. 자세한 내용은 개인정보처리방침을 참고해주세요.
