Flm∴S　配管Support master

配管を支持する鋼材(パイプサポート・架台)の作図に特化した、施工・製缶現場向けの作図アプリです。

紙とスケールでの手書き作図、CADソフトの立ち上げ待ち――そんな手間を、タブレット1台に置き換えます。寸法を数値で入力していくだけで、等角投影(アイソメ)の正確な3D図面が組み上がっていきます。

利用規約（EULA）: https://www.apple.com/legal/internet-services/itunes/dev/stdeula/

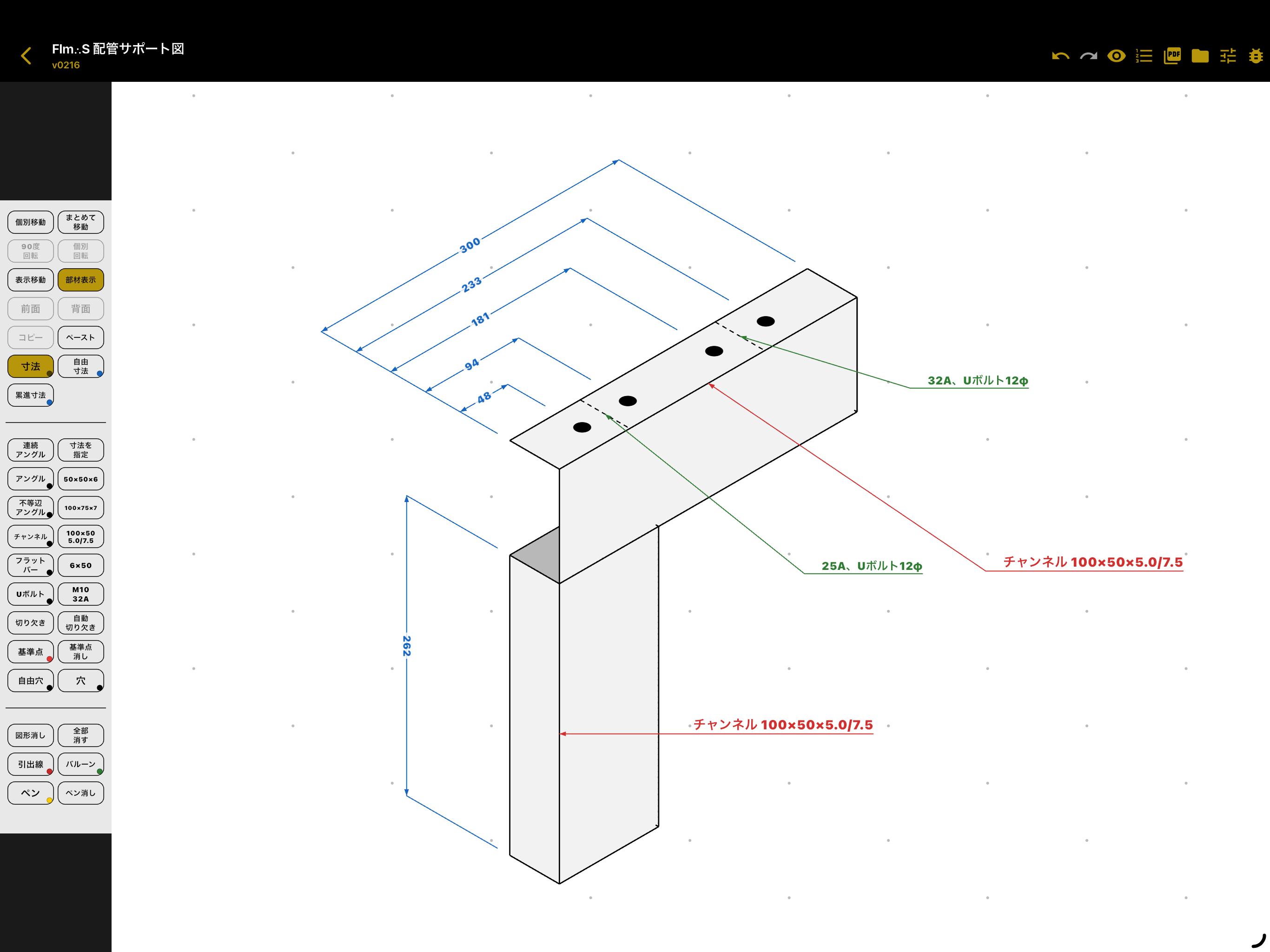

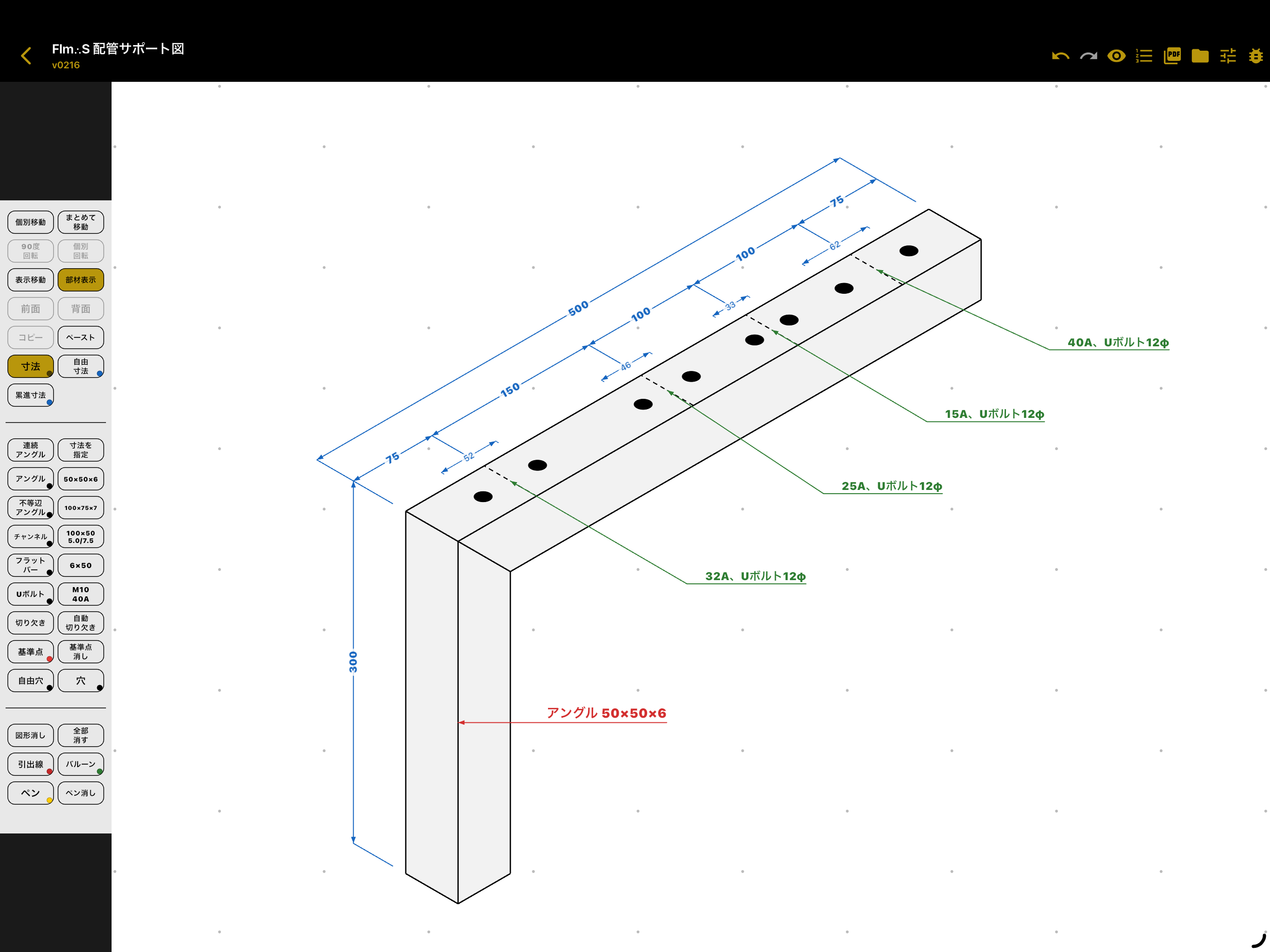

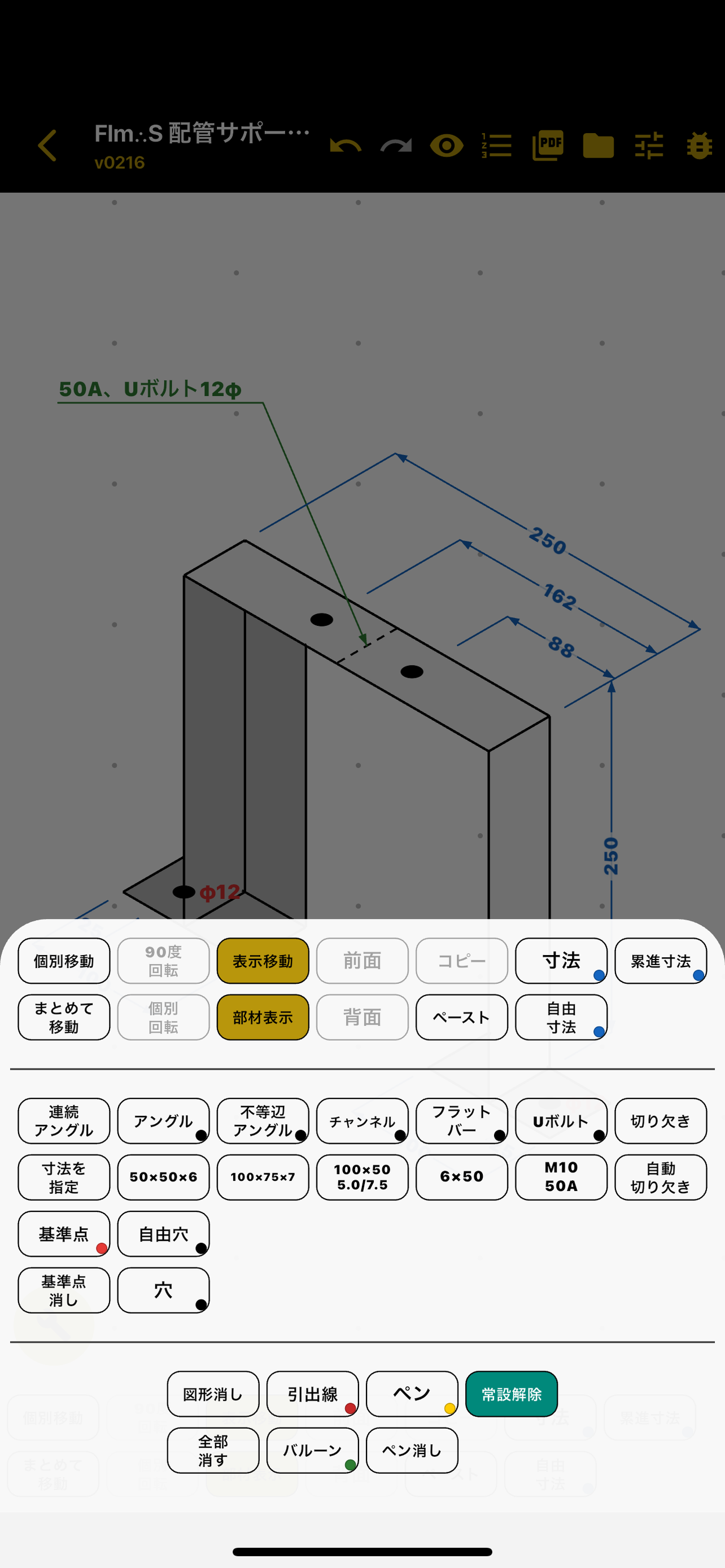

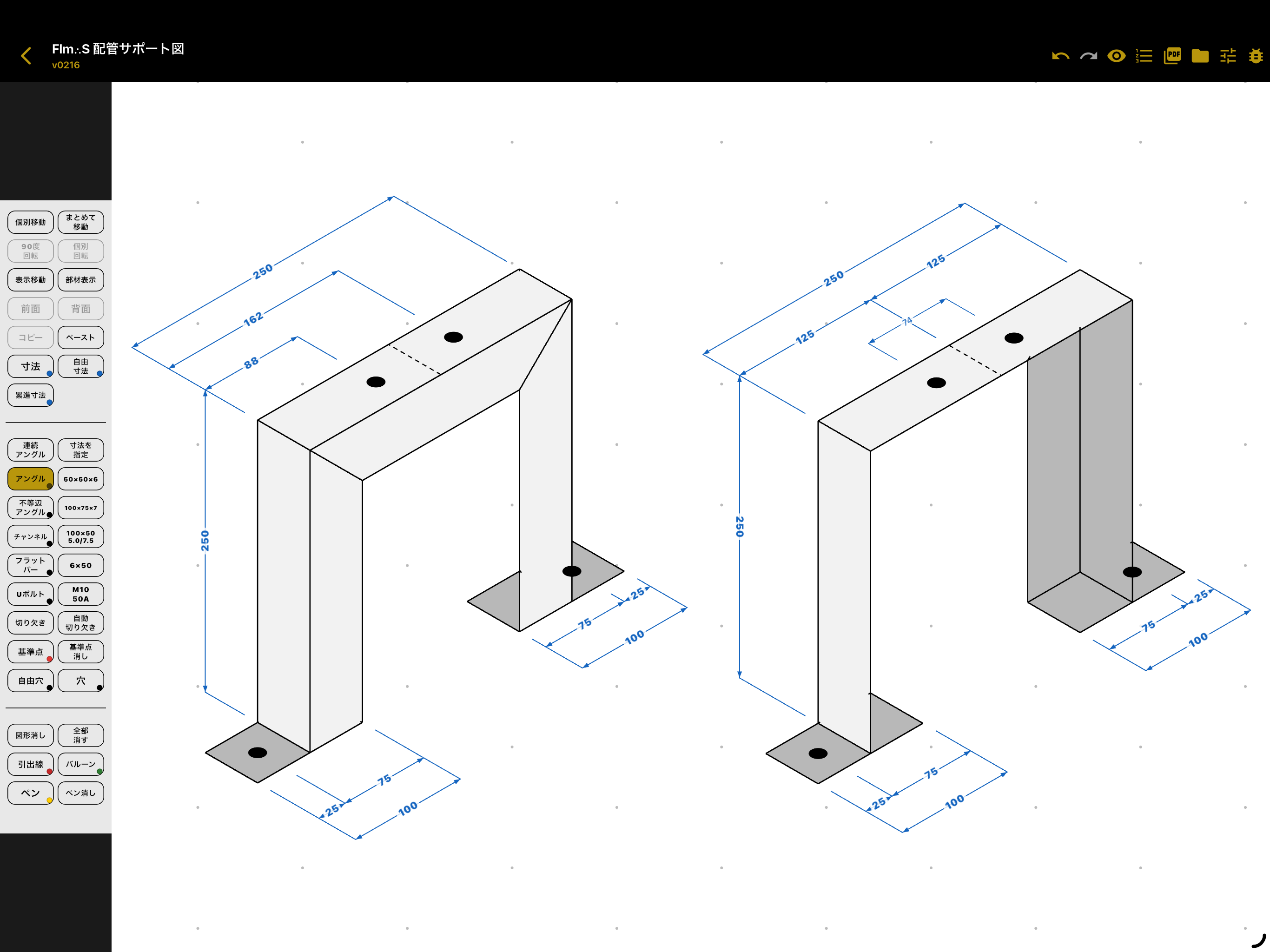

【主な機能】 ■ 鋼材の3D作図 等辺アングル・不等辺アングル・チャンネル・フラットバーの4種類の鋼材に対応。連続アングルによる門型架台の作図、90度回転、切り欠き(自動検出・手動どちらも対応)による突き合わせ接合など、現場でよくある形状をそのまま再現できます。

■ 正確な寸法線 寸法・累進寸法(1つの基準端から全ての穴までの寸法をまとめて表示)・自由寸法(部材に紐づかない任意の2点間)の3種類を用意。画面を拡大縮小しても、PDFに書き出しても、実際の大きさが変わらないので、現場での見やすさがそのまま印刷物に反映されます。

■ 部材表示・Uボルト表示・穴表示 部材名やサイズ、Uボルトのサイズ、穴径をワンタップでまとめて表示。引き出し線は他の部材や既に配置した表示と重ならないよう自動で配置され、指でドラッグしての微調整にも対応します。

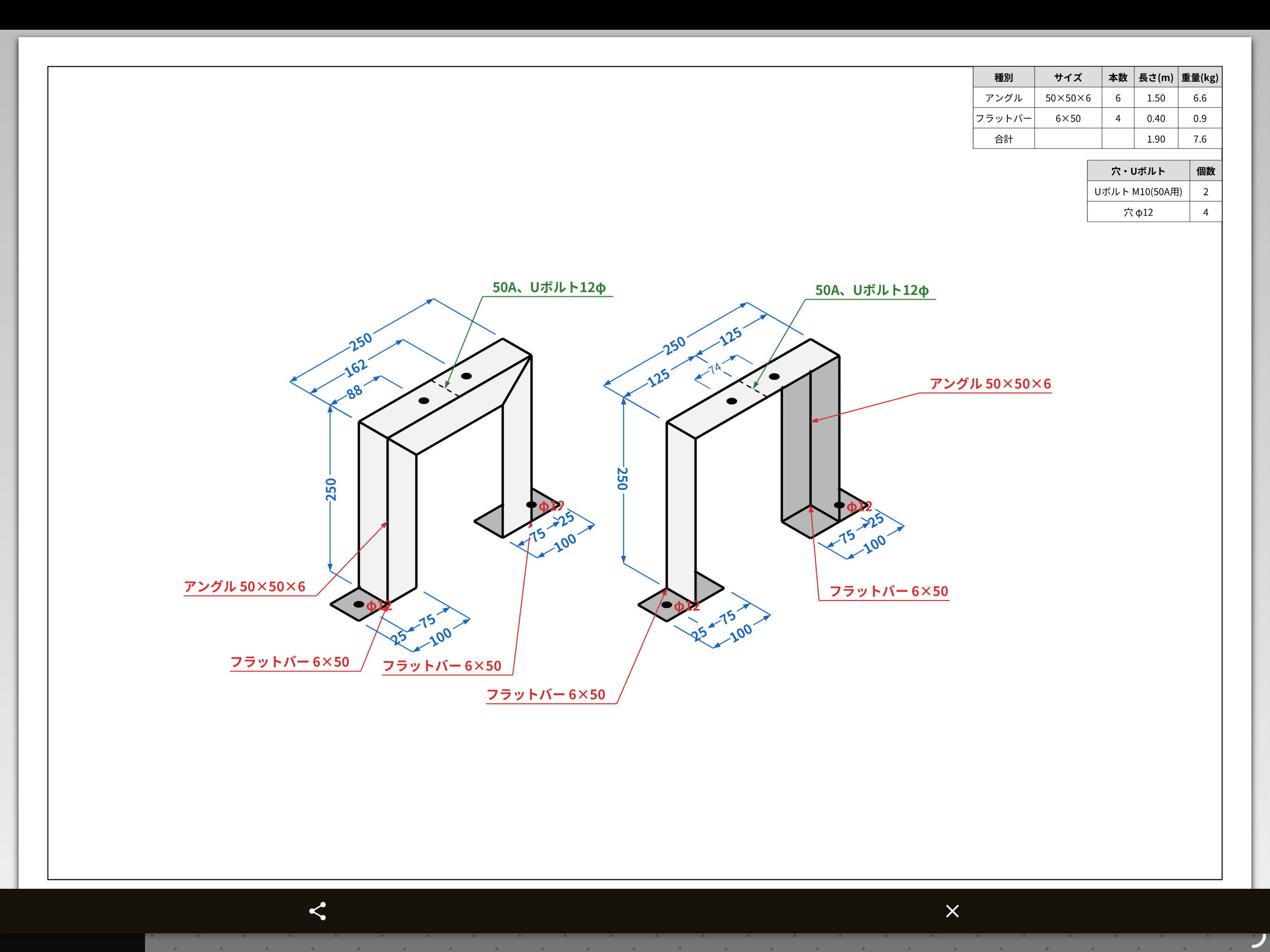

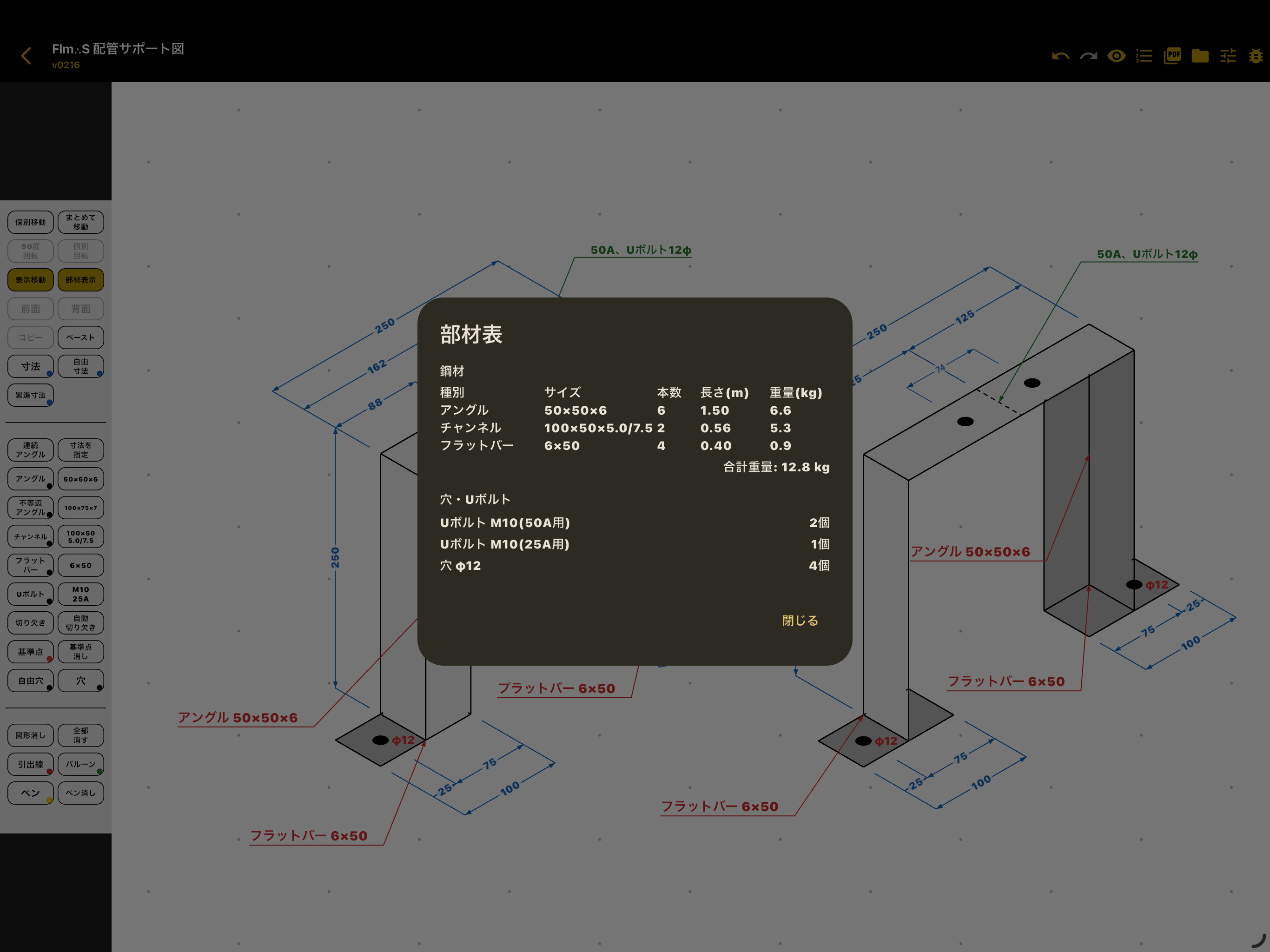

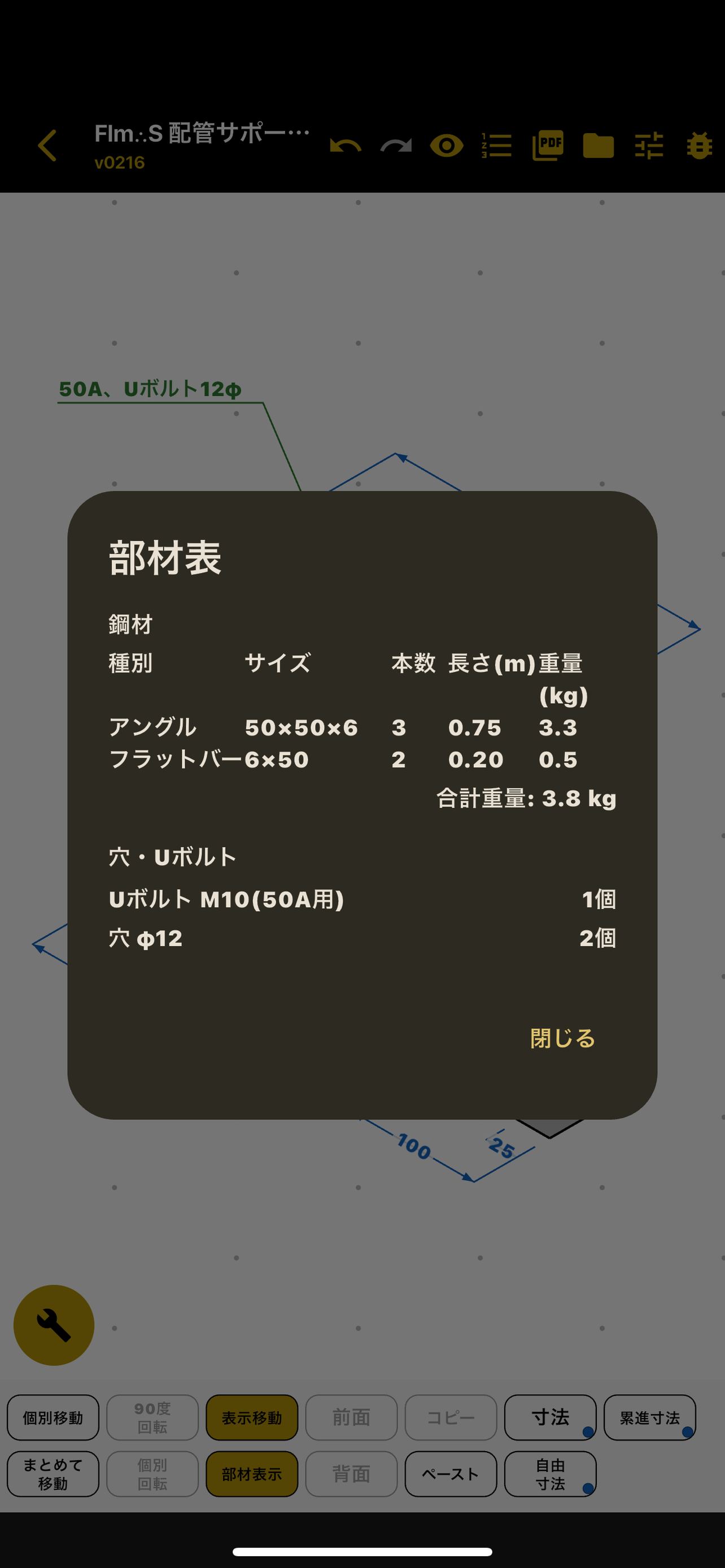

■ 部材表・PDF書き出し 鋼材の種別・サイズごとの本数・長さ・重量、Uボルト・穴の個数を自動集計する部材表を表示できます。PDF書き出しでは用紙サイズ(A1・A3・A4)・向き(縦横)を選択でき、図面枠・標題欄・部材表も一緒に出力可能。配置調整で書き出し範囲・拡大率を自由に調整できます。

■ 引き出し線・バルーン・ペン・参考画像 自由な注記のための引き出し線・バルーン引き出し線・フリーハンドのペンツールに加え、既存の図面や写真を下敷きとして取り込める参考画像機能も搭載。

■ コピー&ペースト・プロジェクト保存 描いた部材一式をコピー&ペーストして繰り返し配置。作図データは支持点(サポート)ごとのプロジェクトファイルとして保存・呼び出しが可能です。

配管工事・プラント工事における配管サポート・架台の製作図作成に携わる方に、現場ですぐ使える作図ツールとしてお使いいただけます。

【ご利用にあたって】 ・鋼材寸法・重量等の参考値はJIS等の一般規格に基づくものです。実際の加工・施工前には必ず貴社の基準・仕様に照らして確認のうえご使用ください。
