Cuadro de Cargas

Cuadro de Cargas es la calculadora eléctrica de alguien que está parado frente a un tablero, bajo el código mexicano y en español.

Capturas los circuitos —nombre, tipo de carga, conexión, fases, potencia en watts o en VA o la corriente directa, factor de potencia, si la carga es continua y su factor de demanda— y sale el cuadro: carga conectada, carga demandada, cuánto queda en cada fase en VA y en amperes, y el desbalance del tablero.

CALIBRE POR AMPACIDAD. La ampacidad «de tabla» casi nunca es la ampacidad real. Cuadro de Cargas aplica corrección por temperatura, ajuste por agrupamiento y el tope por temperatura de terminales. Muestra la cadena completa: ampacidad de tabla, factores, ampacidad corregida, tope, ampacidad utilizable y la regla que determinó el calibre.

CAÍDA DE TENSIÓN. Con la impedancia efectiva del conductor, no solo con la resistencia: Ze = R por el coseno de fi más X por el seno de fi. Te da los volts perdidos, el porcentaje, la tensión que llega al punto, si cumple el límite recomendado del 3 %, y si no cumple, qué calibre lo resolvería.

PROTECCIÓN. Calcula la capacidad del interruptor, muestra la regla y el artículo aplicados, e incluye el calibre del conductor de puesta a tierra.

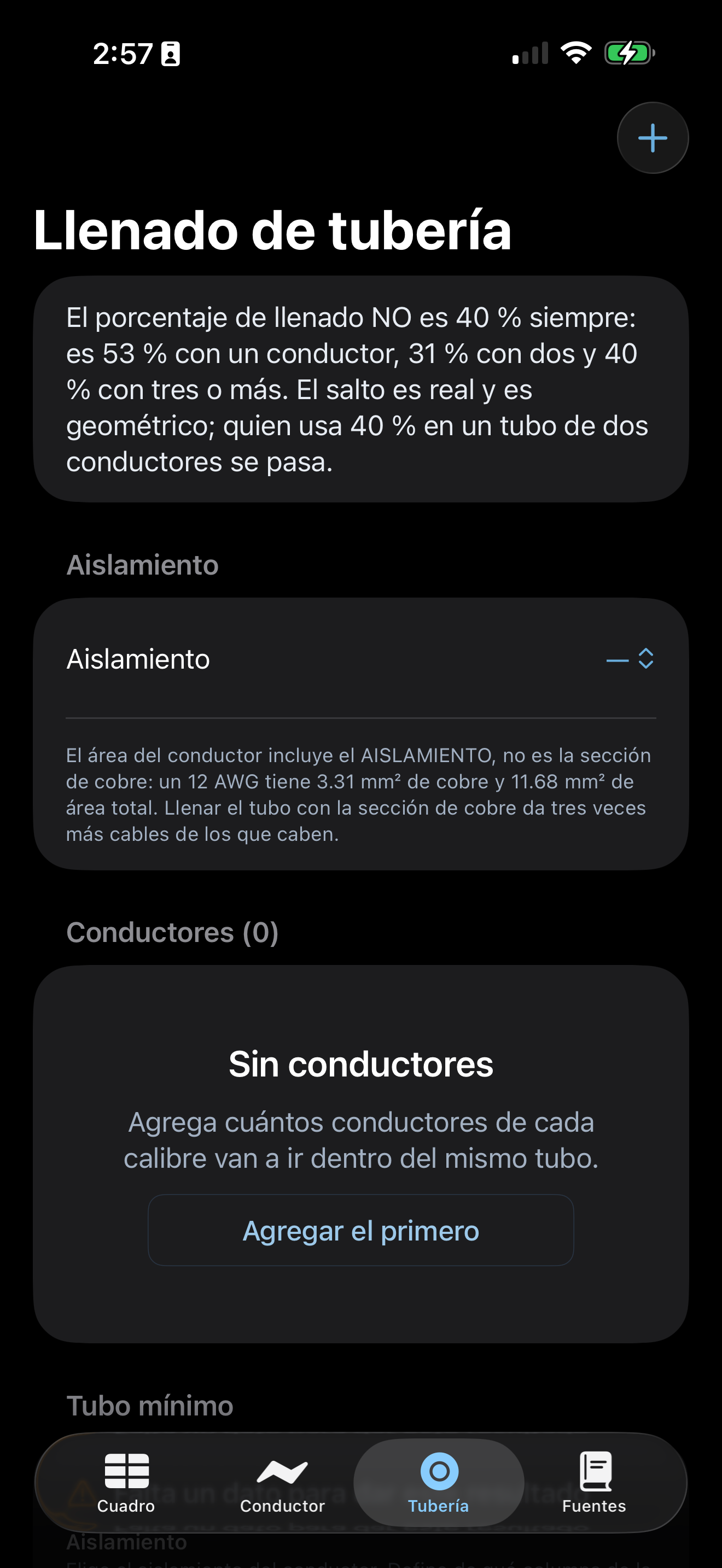

LLENADO DE TUBERÍA. Calcula por área con 53 % para un conductor, 31 % para dos y 40 % para tres o más. Indica el EMT mínimo y verifica el tubo que ya tienes; PVC queda fuera de esta versión.

INFORME. Genera PDF con folio, supuestos y fuentes, y exporta un CSV compatible con Excel que conserva los factores y resultados en columnas propias.

TODAS LAS TABLAS ESTÁN CITADAS. Cada valor lleva norma, edición, artículo o tabla y fecha de consulta. La app también declara lo que no incluye: kcmil, aislamientos distintos de THHN/THWN-2, tubería distinta de EMT y canalización metálica en la caída.

SI FALTA UN DATO, NO HAY RESULTADO. La app no supone 30 °C, ni tres conductores, ni cobre, ni factor de potencia 0.9, ni que la carga no es continua, ni que el circuito es monofásico, ni que no alimenta contactos. Cuando falta algo te dice exactamente qué falta y de dónde se saca en la obra, en el lugar donde iría el número. Un calibre calculado con supuestos invisibles es peor que no dar calibre.

Y SI UN DATO ESTÁ MAL, TAMPOCO HAY RESULTADO. Por ejemplo, si capturas 90 en vez de 0.90 como factor de potencia, explica el error y cómo corregirlo.

Sin cuentas. Sin registro. Sin anuncios. Sin rastreo.

Y sin internet: Cuadro de Cargas no abre una sola conexión de red. No tiene permisos del sistema —ni cámara, ni ubicación, ni contactos, ni acceso a la red— porque no los necesita. Todo el cálculo ocurre en tu iPhone y lo que capturas se guarda solo ahí.

Cuadro de Cargas es una herramienta gratuita de HENET Ingenieros. Es una ayuda de cálculo: no sustituye el criterio, el proyecto ni la firma del profesional responsable —DRO, corresponsable o perito— ni el dictamen de la unidad de verificación.
