FAD 図面ARビューア

図面ARビューアは、図面上に3D建築モデルをAR（拡張現実）で表示できる住宅・BIM向けのアプリです。 図面に端末をかざすだけで、その図面と連動した3Dモデルを実空間上に表示できます。 タブレットやPCの画面上でモデルを確認する一般的な3Dモデルビューアとは異なり、図面ARビューアでは図面と3Dモデルを重ねて確認できるため、「この部分が図面のどこを表しているのか」が直感的に理解でき、建築の専門知識がない方でも完成イメージを把握しやすくなります。

【ARビューアの特長】 ■ 図面と連動したAR表示 紙図面や印刷した図面に端末をかざすだけで、対応する3DモデルをAR表示します。図面とモデルを見比べる手間がなく、建物の構造や空間をわかりやすく確認できます。

■ 3Dモデルを実空間で体感 画面の中だけではなく、実際の空間上にモデルを表示できます。建物のボリューム感やデザインをよりリアルに把握できます。

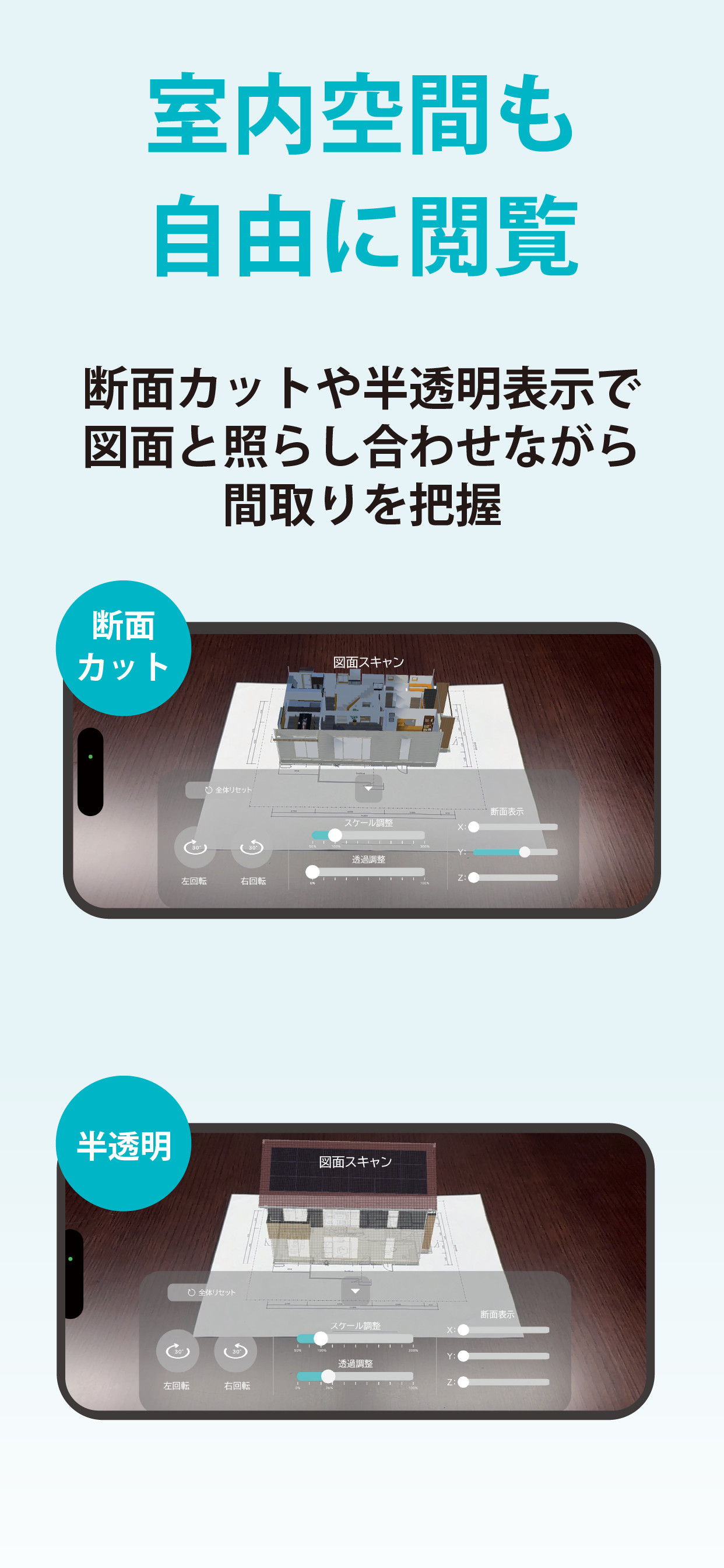

■ 断面・半透明表示に対応 建物モデルを断面表示に切り替えることで、室内空間や吹き抜け、階段などの構成を確認できます。また、半透明表示により外観を保ちながら内部の間取りを把握できるため、図面だけでは理解しづらい空間構成を直感的に確認できます。

■ 営業・設計提案をサポート 図面だけでは伝わりにくい完成イメージを視覚的に共有できます。施主との認識のズレを減らし、打ち合わせをスムーズに進められます。

■ 場所を選ばず利用可能 オフィスや商談スペース、自宅など、さまざまな場所で建物モデルを確認できます。

【利用シーン】 ■ 住宅営業・施主との打ち合わせ 住宅営業担当者が施主との商談時に図面へ端末をかざし、建物の完成イメージをその場で共有。外観確認だけでなく、断面表示や半透明表示を活用することで、間取りや室内空間の理解を深めることができます。

■ BIMモデルのレビュー・情報共有 設計担当者やプロジェクト関係者がBIMモデルをARで確認。図面とモデルを見比べながら建物の形状や空間構成を把握できるため、設計レビューや関係者間のコミュニケーションを円滑に行えます。

【こんな方におすすめ】 ・住宅会社の営業担当者 ・建築設計担当者 ・工務店・ハウスメーカー ・住宅購入を検討している施主 ・BIMモデルを活用した提案を行いたい方

ARビューアは、図面と3Dモデルをつなぐ新しいコミュニケーションツールです。 図面だけでは伝わらない建物の魅力を、ARでわかりやすく、直感的に伝えます。

【事業者様へのご案内】 本アプリは、お施主様や発注者様に建物の3DモデルをARでご確認いただくためのアプリです。

■ ご利用開始までの流れ

1. ブラウザ版「図面ARビューア」の管理画面へアクセス
2. 平面図データ（.png）および3Dモデルデータ（.fbx）を登録
3. 生成された共有用QRコードをお施主様または発注者様へ共有
4. お施主様または発注者様が本アプリをインストール
5. 共有されたデータをアプリで閲覧 ※本アプリの利用には、対応する平面図データ（.png）および3Dモデルデータ（.fbx）の登録が必要です。

■ お施主様・発注者様への共有について ブラウザ版「図面ARビューア」で登録した3Dモデルは、QRコードを発行することでお施主様や発注者様へ共有できます。 お施主様や発注者様は、本アプリをインストールすることで、共有された建物の3DモデルをARで確認できます。

■ データ管理について 登録したデータは、ブラウザ版「図面ARビューア」の管理画面で管理されます。 管理画面上にデータが登録されている間は、お施主様や発注者様はアプリから閲覧できます。 なお、図面データおよび3Dモデルデータはアプリ内には保存されません。

■ 登録可能件数について 登録可能な物件数は最大2件です。 登録済みの物件データを削除し、新しい物件データへ差し替えた場合は、新しい共有用QRコードが発行されます。 そのため、過去に共有したQRコードから新しい物件データが表示されることはありません。

■ ブラウザ版「図面ARビューア」 ブラウザ版「図面ARビューア」は無料でご利用いただけます。 詳細はこちら https://planar.fcgr.jp

【注意事項】 ・AR表示中は画面に集中しすぎず、周囲の安全を確認した上でご利用ください。 ・利用環境や端末性能、周辺の照明条件などにより、表示品質や動作速度、AR認識精度が異なる場合があります。

【利用規約】 ・https://planar.fcgr.jp/Terms
